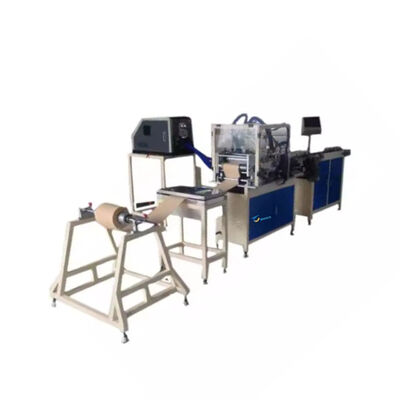

Panel Servo Papier-Falt-Produktionslinie für Luftfilter
Die Panel Servo Papier-Falt-Produktionslinie integriert automatische Zuführung, Befeuchtung, Prägung, Servo-Verklebung, Falten, Formen und Förderbandtransport. Sie verwendet ein fortschrittliches Sprühsystem anstelle der traditionellen Dampfheizung, um eine stabile Luftfeuchtigkeit und eine ausgezeichnete Faltenbildung zu gewährleisten.
Das Dual-Servo-Klebstoffpistolensystem unterstützt mehrere Klebeverfahren wie rechtwinklig, schräg und beidseitig schräg. Mit einem berührungsgesteuerten SPS-System bietet die Ausrüstung eine einfache Bedienung, präzise Faltenhöhe, gleichmäßige Wellenabstände und eine Hochgeschwindigkeitsproduktion von 5-50 m/min.
Diese Produktionslinie bietet herausragende Leistung für die Massenproduktion von Filterpapier vom Plattentyp mit überlegener Faltqualität.
Produktspezifikationen
| Papierfalt-Höhe |
20-60 mm |
| Maximale Filterpapierbreite |
90-320 mm |
| Produktionsgeschwindigkeit |
5-50 m/min |
| Förderbandgeschwindigkeit |
0-8 m/min |
| Kapazität der Heißschmelzklebstoffmaschine |
10L |
| Maschinenabmessungen (L×B×H) |
6200mm × 16000mm × 1400mm |
| Gesamtstromverbrauch |
9 kW |
| Druckluftversorgung |
1 m³/min |
| Hauptmotorleistung |
1,1 kW |
| Förderbandmotorleistung |
0,55 kW |
| Leistung des Klebstoffinjektions-Servomotors |
2×400 kW |
| Leistung der Klebstoffmaschine |
6,4 kW |
| Maschinengewicht |
600 kg |
| Betriebsluftdruck |
0,6 MPa |
| Netzspannung |
380V / 50Hz |
Leistungsparameter
Gerätespezifikationen: Maximale Falzbreite 320 mm
Verwendet das fortschrittlichste Sprühsystem, das die traditionelle Dampfheizung ersetzt
Faltenhöhe: 20-60 mm (Rollenwechsel erforderlich)
Faltenflachheit: außergewöhnlich glatt
Wellenabstand: gleichmäßig, hergestellt im importierten Rollenverfahren
Produktionsgeschwindigkeit: 5m-50m/min
Kapazität der Heißschmelzklebstoffmaschine: 10L
Leistung der Klebstoffpistole: Dual-Servomotoren, SPS/Touchscreen-Steuerung, rechtwinklig / schräg / beidseitig klebend
Sammelfaltrollen-System: Führungsschienenverstellung
Vorheizzeit: 30 Minuten mit Zeitschaltuhr
Vollständige Touchscreen-Bedienung
Eine der fortschrittlichsten Faltmaschinen in China
Konfigurationsliste
Motor-Konfiguration
Vollständig digitale Servomotoren (Marke: Delta, Taiwan); Drehstrommotoren (Marke: Huanxin, Taiwan).
Touchscreen-Konfiguration
7-Zoll-Touchscreen, Marke: Taiwan Weintek.
SPS-Programmierbarer Controller
Vier-Achsen-Steuereinheit, Marke: Taiwan Delta.
Frequenzumrichter
Inländische Marke Kerun.
Elektrische Komponenten
Kundenspezifische hochpräzise Näherungsschalter, importierte Näherungsschalter, Relais und kleine elektrische Teile.
Mechanische Komponenten
Wellen mit galvanisch verchromter Hartchromschicht; andere Komponenten mit standardmäßiger Schwärzung behandelt.
Klebstoffmaschinensystem
Eine 10-kg-Klebstoffmaschine, zwei unabhängige Klebstoffschläuche und zwei Klebstoffpistolen.
Standardteile für Instrumente
Instrumente sind logisch angeordnet und leicht zu demontieren.
Anwendungen
- Automobil-Panel-Luftfilter
- HVAC- und Haushaltsluftreinigungsfilter
- Industrielle Luftfiltrationsprodukte
- Gefaltetes Filterpapier für Umwelt- und Staubentfernungssysteme
- Produktion von Flachbild-, quadratischen und rechteckigen Filtermedien

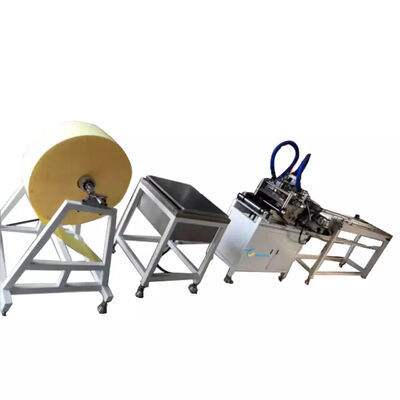

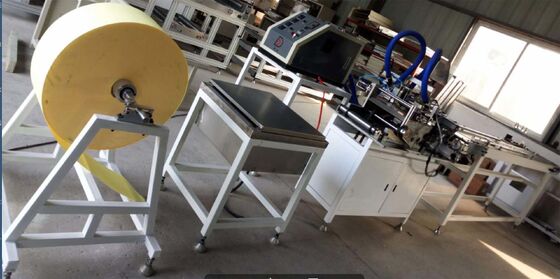

Ansichten der Produktionslinie
Herstellerprofil
Bengbu Tongchen Automation Technology Equipment Co., Ltd. hat seinen strategischen Sitz in Bengbu, China – einem wichtigen Verkehrsknotenpunkt und Industriezentrum. Unser Unternehmen ist spezialisiert auf die Forschung, Entwicklung, Konstruktion und Herstellung von fortschrittlichen Filterproduktionsanlagen und liefert praktische und effiziente Lösungen, die sowohl den Anforderungen des heimischen Marktes als auch internationalen Standards entsprechen.
Produktpalette
- Papierfalt- und Rotationsmaschinen
- Dieselmotoren und Produktionsanlagen für große Luftfilter
- Produktionsanlagen für Filter ohne und mit Trennwand
- Faltmaschinen und Produktionslinien für Glasfaserstreifen
Wir legen Wert auf Produktqualität und umfassenden Service, um den Wettbewerbsvorteil Ihrer Marke auf den globalen Märkten zu stärken. Tongchen Technology hat sich verpflichtet, Ihr zuverlässigster Anbieter von mechanischen Lösungen und langfristiger Geschäftspartner zu werden.
